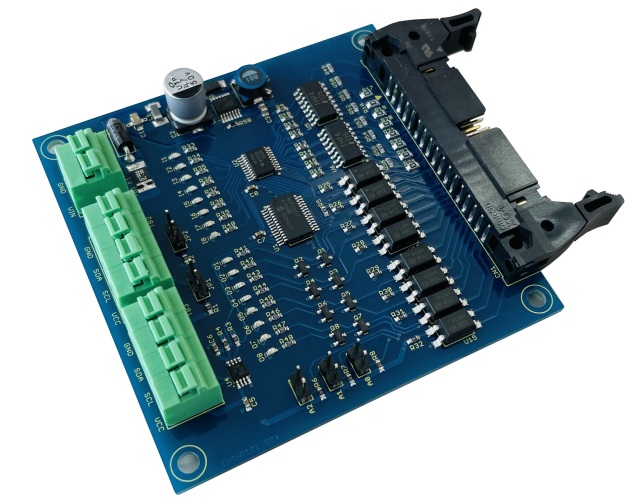

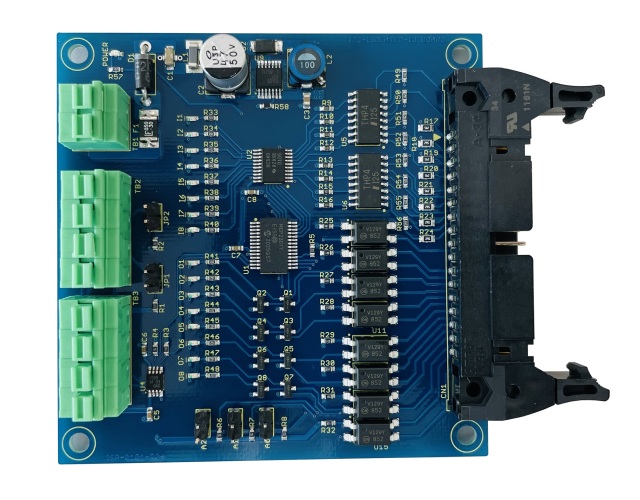

I2C接続絶縁デジタル入出力ボード(商品番号:010104)

価格: ¥4,950 (税込)
数量:
在庫: ×(在庫なし)

返品についての詳細はこちら

I2C接続絶縁デジタル入出力ボード

■商品説明
Arduinoやラズベリーパイ等からI2C接続で絶縁デジタル入出力を行うことができます。

■特徴
・フォトカプラ入力8点、フォトカプラ出力8点を搭載しています。
・I/OエクスパンダMCP23017を使用し、簡単に制御できます。
・I2Cバス電圧は5Vと3.3Vの両方に対応し、Arduino、ラズベリーパイのいずれからでも使用できます。
・ボード上のジャンパ(スレーブアドレス0x20~0x27)設定により最大8台までデイジー接続して使用できます。
・入出力の状態をボード上のLEDで確認することができます。

■仕様
・電源(VIN) 8~30V
・入力ON電圧範囲 11~24.5V
・最大出力電流 150mA/チャンネル
回路図
外形寸法図

■接続方法
①VIN,GND端子に電源+8V~30Vを接続します。
②VCC端子にI2Cバス電源(5Vまたは3.3V)のプラス極を接続します。
③GND端子にI2Cバス電源のマイナス極を接続します。
④SCL,SDAの各端子を接続します。

■ジャンパ設定
・JP1 … SCLプルアップ(ジャンパ有でプルアップ有)
・JP2 … SDAプルアップ(ジャンパ有でプルアップ有)
・A2,A1,A0 … スレーブアドレス下位3ビット指定

■使用例
Arduino サンプルソースコード

■制約事項
