I2C接続16チャンネルオープンコレクタ出力ボード(商品番号:010201)

価格: ¥2,970 (税込)
数量:
在庫:

返品についての詳細はこちら

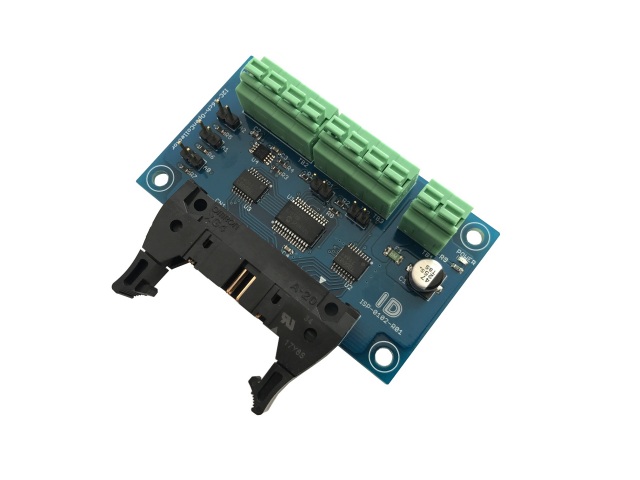

I2C接続16チャンネルオープンコレクタ出力ボード

■商品説明
Arduinoやラズベリーパイ等からI2C接続で16チャンネルのシンクタイプトランジスタを制御できます。

■特徴
・I/OエクスパンダMCP23017を使用し、簡単に制御できます。
・I2Cバス電圧は5Vと3.3Vの両方に対応し、Arduino、ラズベリーパイのいずれからでも使用できます。
・ボード上のジャンパ(スレーブアドレス0x20~0x27)設定により最大8台までデイジー接続して使用できます。
・トランジスタアレイは東芝TBD62083AFNGを使用しています。
・端子台はスクリューレス端子台(フェニックスコンタクト製)を使用しています。

■仕様
・電源 DC5V(3.0~5.5V)
・最大出力電流 140mA/チャンネル(全チャンネル連続ON)
回路図
外形寸法図

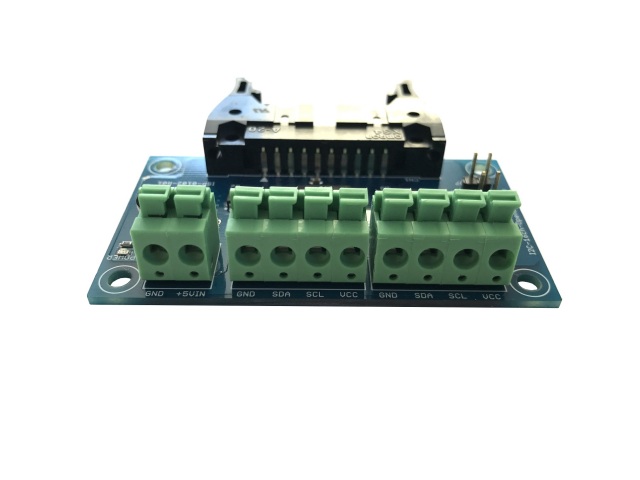

■接続方法
①+5VIN,GND端子に+5V電源を接続します。
②VCC端子にI2Cバス電源(5Vまたは3.3V)のプラス極を接続します。
③GND端子にI2Cバス電源のマイナス極を接続します。
④SCL,SDAの各端子を接続します。

■使用例
Arduino サンプルソースコード
ラズベリーパイ サンプルソースコード※ダウンロード後、拡張子を"txt"から"c"に変更してお使いください。

■制約事項
・本製品は有鉛半田を使用しており、RoHS対応製品ではありません。
