I2C接続8チャンネルリレーボード(SPDT接点)(商品番号:011701)

価格: ¥9,020 (税込)
数量:
在庫: ×(在庫なし)

返品についての詳細はこちら

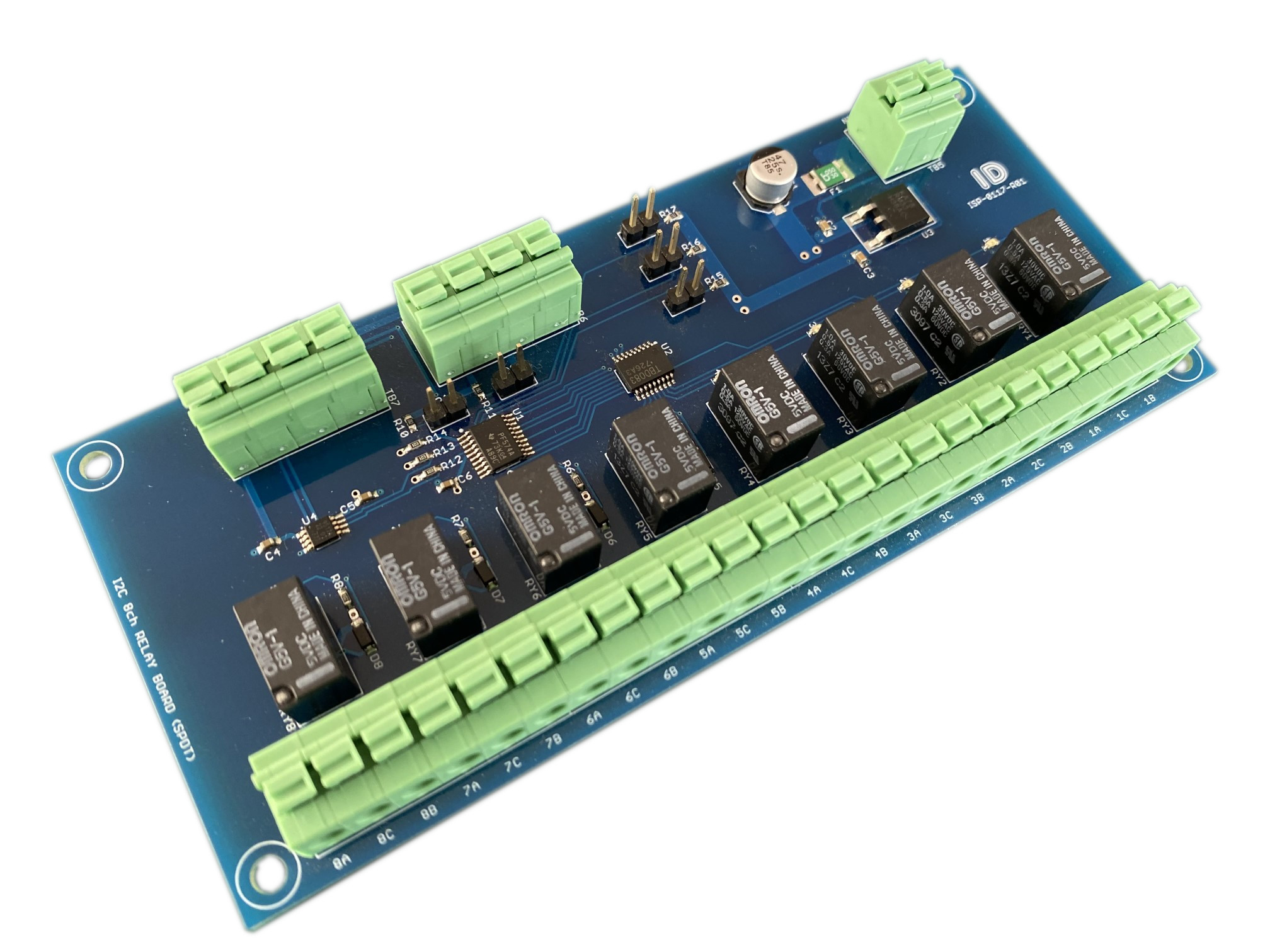

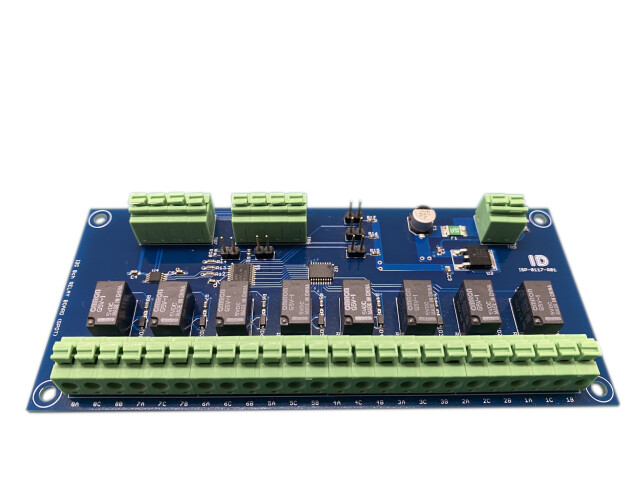

I2C接続8チャンネルリレーボード(SPDT接点)

■商品説明
Arduinoやラズベリーパイ等からI2C接続で8個のリレー(SPDT接点)を制御できます。

■特徴
・I/OエクスパンダPCF8574Aを使用し、簡単に制御できます。
・I2Cバス電圧は5Vと3.3Vの両方に対応し、Arduino、ラズベリーパイのいずれからでも使用できます。
・ボード上のジャンパ(スレーブアドレス0x38~0x3F)設定により最大8台までデイジー接続して使用できます。
・リレーのON/OFF状態をボード上のLEDで確認することができます。
・リレーはオムロンG5V-1-DC5を使用しています。
・端子台はスクリューレス端子台(フェニックスコンタクト製)を使用しています。

■仕様
・電源 DC5V 1A(定格電圧8V(@23℃)、入力電圧範囲4~8V)
・接点定格 AC125V 0.5A / DC24V 1A
回路図
外形寸法図

■接続方法
①+5VIN,GND端子に+5V電源を接続します。
②VCC端子にI2Cバス電源(5Vまたは3.3V)のプラス極を接続します。
③GND端子にI2Cバス電源のマイナス極を接続します。
④SCL,SDAの各端子を接続します。

■ジャンパ設定
・JP1 … SCLプルアップ(ジャンパ有でプルアップ有)
・JP2 … SDAプルアップ(ジャンパ有でプルアップ有)
・A2,A1,A0 … スレーブアドレス下位3ビット指定

■使用例
Arduino サンプルソースコード

■制約事項
・本製品は有鉛半田を使用しており、RoHS対応製品ではありません。
・在庫確認はお問い合わせフォームよりお気軽にご依頼ください。
