ラズベリーパイ2/3/4用8チャンネルアナログ入力HAT(ピンフレーム実装なし)(商品番号:012101)

価格: ¥3,800 (税込)
数量:
在庫: △(残りわずか)

返品についての詳細はこちら

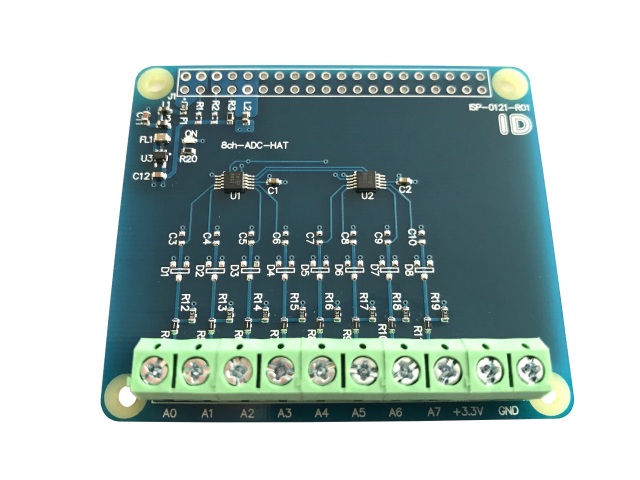

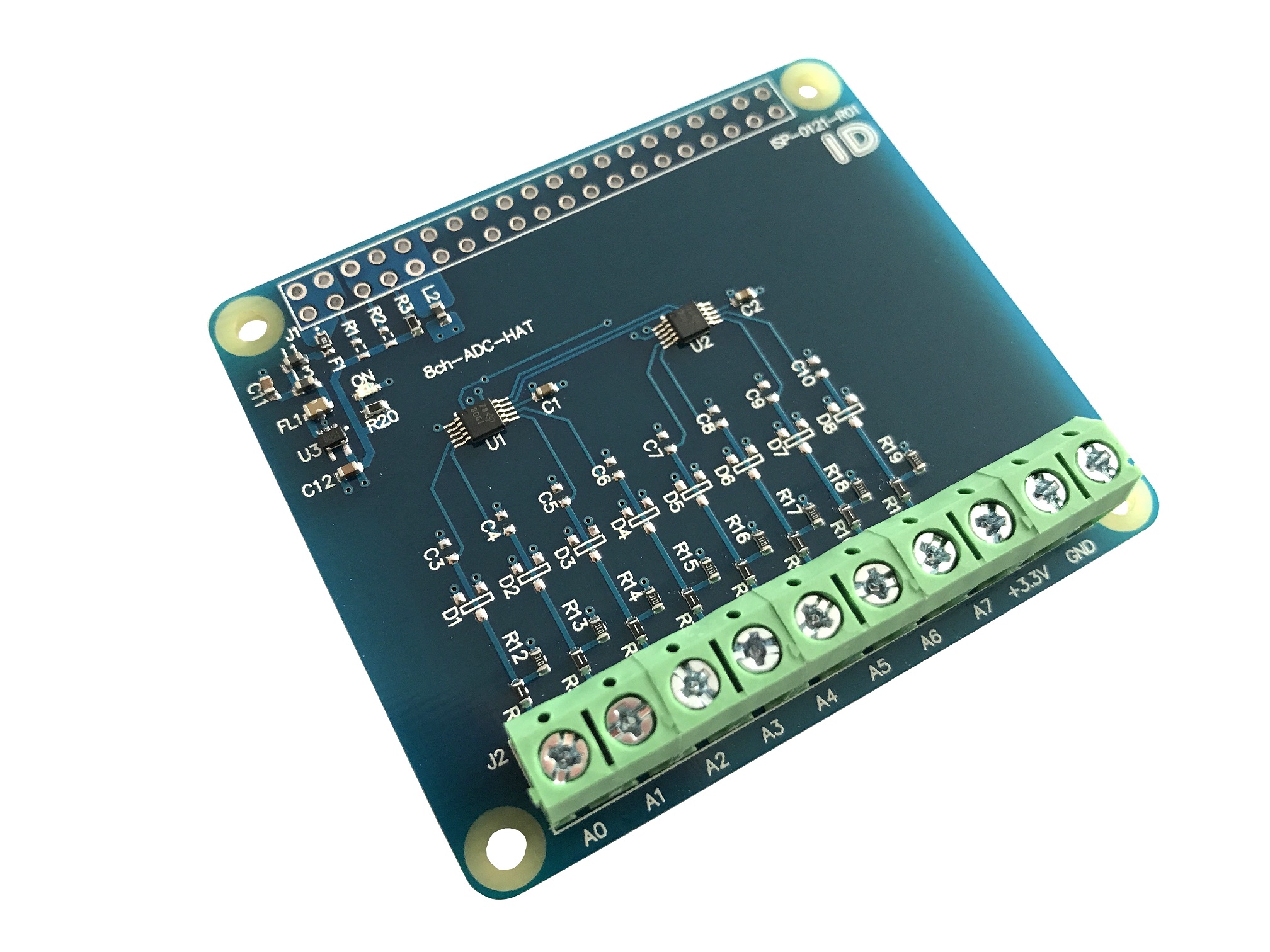

ラズベリーパイ2/3/4用8チャンネルアナログ入力HAT(ピンフレーム実装なし)

■商品説明
ラズベリーパイ2/3/4用の8チャンネルアナログ入力ボードです。
※こちらの商品はピンフレーム未実装品となります。

■特徴
・シングルエンド入力の場合8点、差動入力の場合4点のアナログ入力を行うことができます。

■仕様
・電源 +5V(ラズベリーパイから供給)
・入力最大定格 +13.2V
・フルスケール ±8.192V、±4.096V、±2.048V、±1.024V(ADS1115のレジスタ設定にて可変)
※どの入力ピンも0~+13.2Vの範囲で入力してください。負電圧は入力できません。
※シングルエンド入力の場合、正電圧のみ測定可能
回路図
外形寸法図

■使用方法
ラズベリーパイ サンプルソースコード※ダウンロード後、拡張子を"txt"から"c"に変更してお使いください。

■制約事項
・本製品は有鉛半田を使用しており、RoHS対応製品ではありません。
・在庫確認はお問い合わせフォームよりお気軽にご依頼ください。
