I2C接続16チャンネルアナログ入力ボード(商品番号:012201)

価格: ¥8,800 (税込)
数量:
在庫:

返品についての詳細はこちら

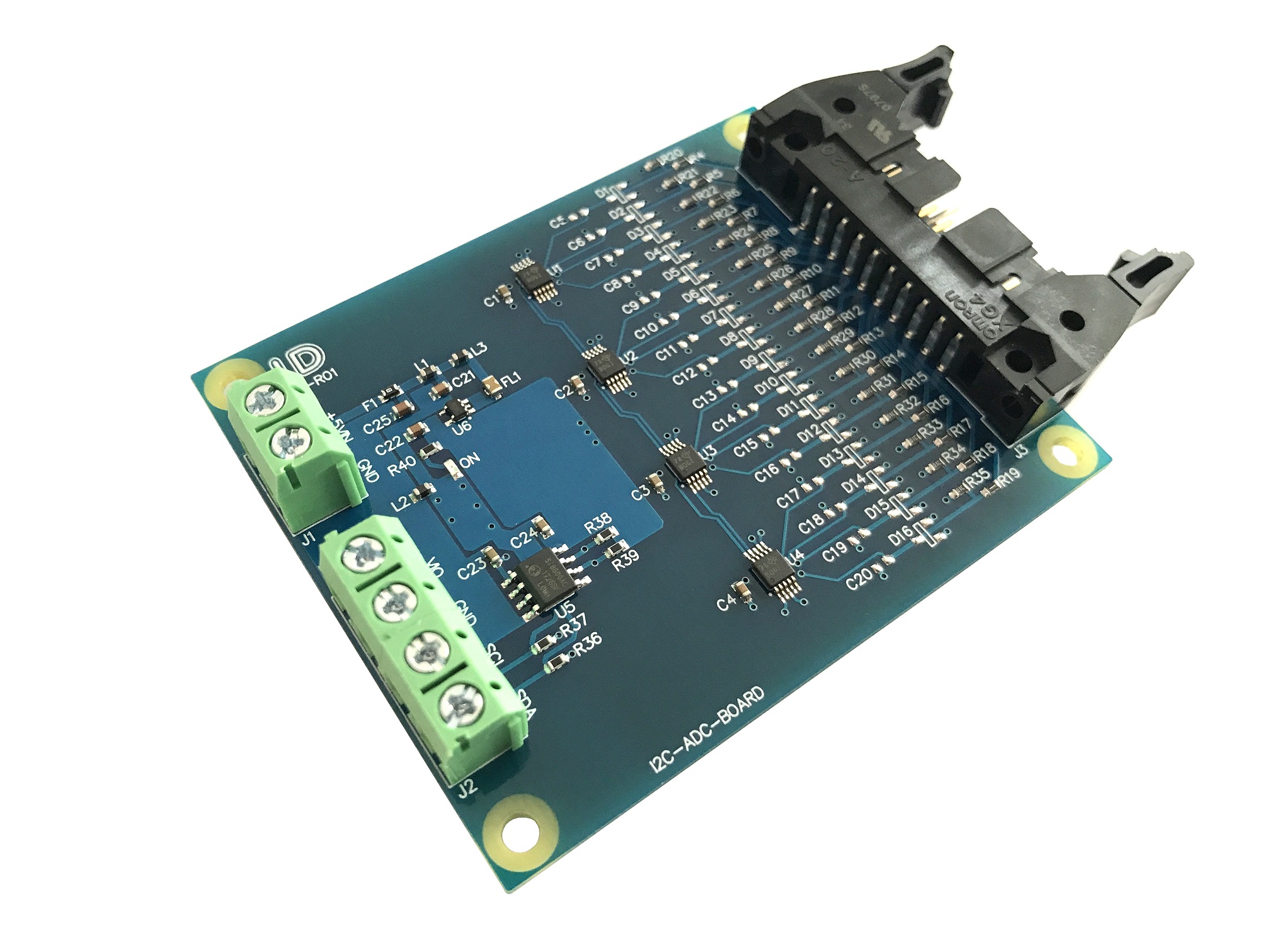

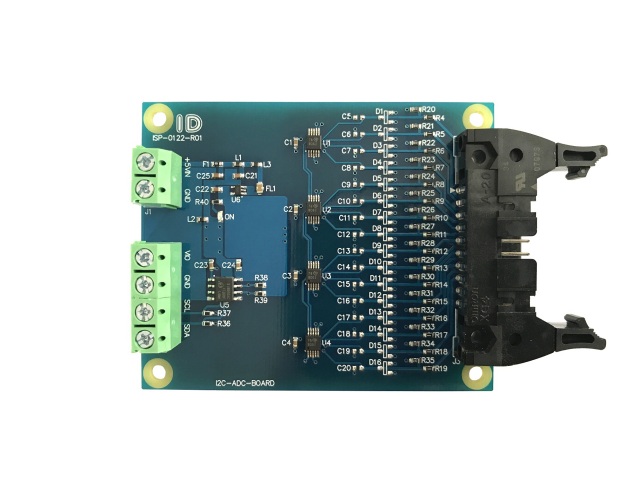

I2C接続16チャンネルアナログ入力ボード

■商品説明
Arduinoやラズベリーパイ等から利用可能なI2C接続のアナログ入力ボードです。

■特徴
・ADS1115を4個搭載し、シングルエンド入力の場合16点、差動入力の場合8点のアナログ入力を行うことができます。
・I2Cアイソレータを搭載し、I2Cバス電圧は5V、3.3Vのどちらでも使用できます。

■仕様
・電源 DC5V(4.5~5.5V)
・入力最大定格 +13.2V
・フルスケール ±8.192V、±4.096V、±2.048V、±1.024V(ADS1115のレジスタ設定にて可変)
※どの入力ピンも0~+13.2Vの範囲で入力してください。負電圧は入力できません。
※シングルエンド入力の場合、正電圧のみ測定可能
回路図
外形寸法図

■使用方法
ラズベリーパイ サンプルソースコード※ダウンロード後、拡張子を"txt"から"c"に変更してお使いください。

■制約事項
・本製品は有鉛半田を使用しており、RoHS対応製品ではありません。
・在庫確認はお問い合わせフォームよりお気軽にご依頼ください。
