ラズベリーパイ2/3/4用絶縁デジタル入出力HAT(ヒートシンクファン実装用拡張ヘッダ+スタッド付)(商品番号:011204)

価格: ¥3,570 (税込)
数量:
在庫: ×(在庫なし)

返品についての詳細はこちら

ラズベリーパイ2/3/4用絶縁デジタル入出力HAT(ヒートシンクファン実装用拡張ヘッダ+スタッド付)

■特徴

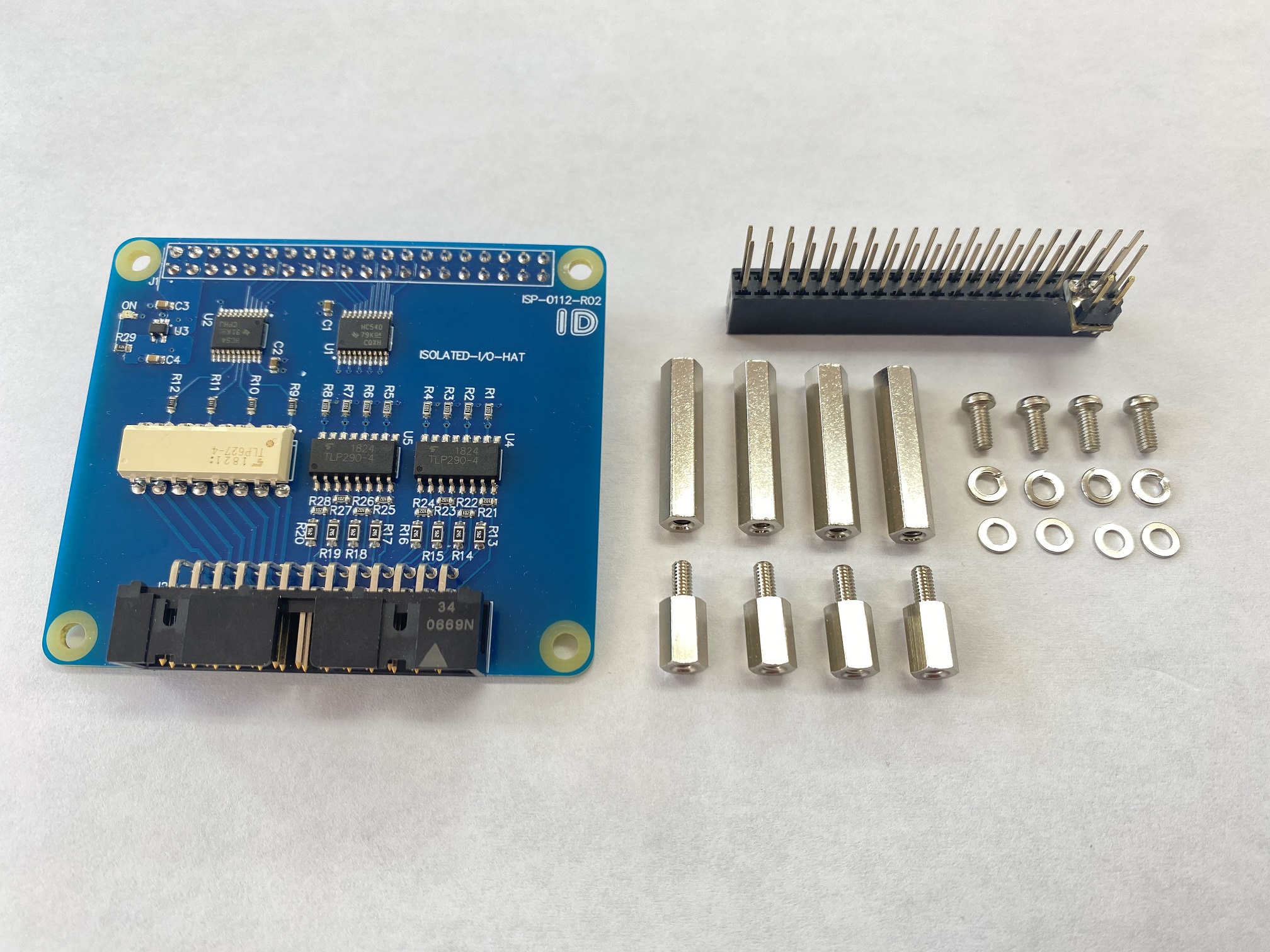

・当社ラズベリーパイ用絶縁I/Oボードにヒートシンクファン実装のための拡張ヘッダと取付スタッドを付属したものです。
・本製品を使用することでフォトカプラ絶縁入力8点、フォトカプラ絶縁出力4点をラズベリーパイに機能付加することができます。
・出力4点はダーリントンタイプのフォトトランジスタで最大150mAまで通電することができます。
・ラズベリーパイからはGPIOポートを使用して制御します。
※こちらの商品はピンフレーム実装済み品となります。

■仕様
・電源 +5V(ラズベリーパイから供給)
・入力ON電圧範囲 11~28V
・出力電流 最大150mA/チャンネル
回路図
外形寸法図(ボード単体)

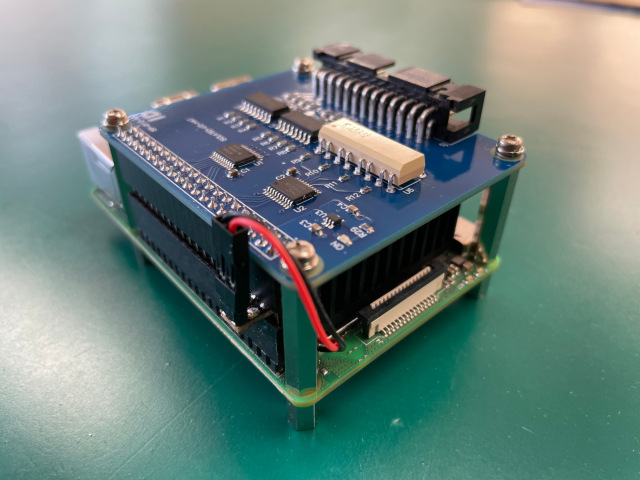

外形寸法図(組立図)

■制約事項
・本商品にはラズベリーパイ本体、ヒートシンク、ファンは含まれません。
・本製品は有鉛半田を使用しており、RoHS対応製品ではありません。
・在庫確認はお問い合わせフォームよりお気軽にご依頼ください。
